Характеристики:

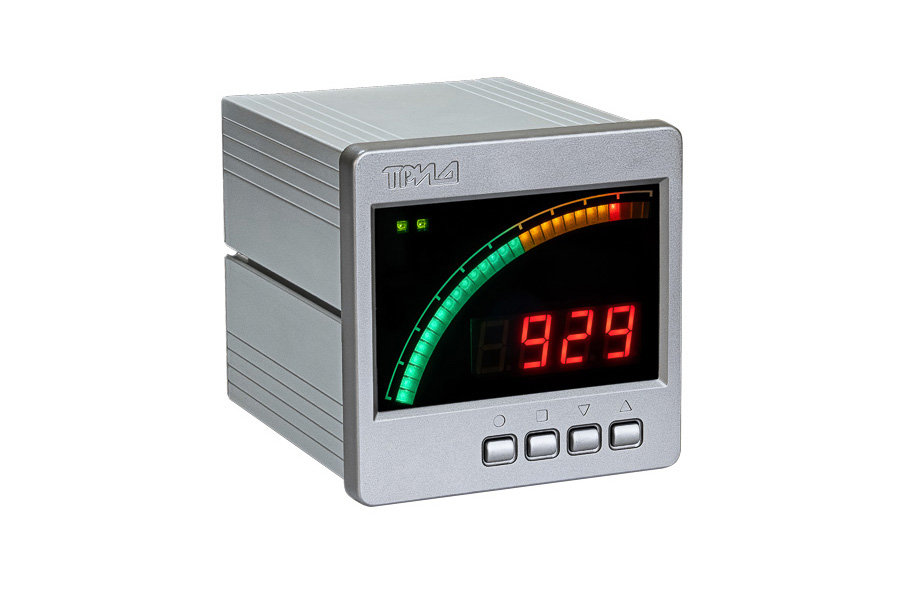

Одноканальный измеритель-регулятор веса ТРИД с рабочим диапазоном температур от -30 до +50 °С предназначен для измерения и индикации значений веса (силы) от тензодатчиков, а также для осуществления контроля измеренных значений путем управления двумя встроенными электромагнитными реле. Он оснащен цифровым 4-разрядным дисплеем для отображения текущего значения веса и линейной светодиодной шкалой с настраиваемой индикацией. Также доступна модификация (24В), питание которой осуществляется от 12 до 30 В постоянного тока. ОСОБЕННОСТИ ■ 1 измерительный канал для подключения тензодатчика, 2 выходных электромагнитных реле; ■ Оснащен 4-разрядным цифровым дисплеем и светодиодной шкалой; ■ Режим контроля по уставкам (логика "больше уставки", "меньше уставки" или "выключено"); ■ Одновременная индикация текущего веса на цифровом дисплее и аналоговой светодиодной шкале; ■ Индикация состояния выходных реле светодиодами (красный/зеленый); ■ Дистанционное считывание данных и управление (через Modbus-регистры) через интерфейс RS485 по протоколу Modbus RTU/ASCII. КОМПЛЕКТАЦИЯ ■ Прибор ИСВ332; ■ Комплект монтажных частей; ■ Паспорт; ■ Руководство по эксплуатации. Класс точности по ГОСТ OIML R 76-1 III Номинальное напряжение питания ~220 В, 50 Гц Допустимое напряжение питания от 187 до 242 В Потребляемая мощность, не более 10 Вт Разрядность АЦП 24 бит Нелинейность, не более 15 ppm Температурный дрейф, не более 1 ppm/°C Схема подключения тензодатчика 4-проводная Минимальное входное сопротивление тензодатчиков на измерительный канал 50 Ом Диапазон входного сигнала, мВ от минус 20 до 20 Напряжение питания тензодатчиков, В 5 Диапазон входного сигнала, мВ/В от минус 4 до 4 Диапазон измеряемого веса (силы) определяется НПИ датчика Рабочий диапазон температур от -30 до +50 °С Относительная влажность воздуха (не более), % 5…90 %, без конденсации влаги Материал корпуса металл (дюраль) Тип монтажа щитовой Габаритные размеры, мм 96х96х110 мм Степень защиты IP 54 Скорости измерения (частоты работы АЦП) статика 10ГЦ Скорости измерения (частоты работы АЦП) динамика 40ГЦ Кол-во измерительных каналов 1 Кол-во управляющих реле на канал 2
